طراحی سردخانه صنعتی: سازه، کف، عایق‌کاری و سیستم برودتی

راهنمای طراحی

طراحی سردخانه صنعتی با ساختن یک سوله معمولی و گذاشتن چند دستگاه سرمایشی در آن یکی نیست. سردخانه یک پوسته عایق پیوسته است که باید هم سرما را نگه دارد و هم رطوبت را بیرون؛ و اگر یکی از این دو کار درست انجام نشود، مشکل در ماه اول دیده نمی‌شود و چند سال بعد به شکل کف بالاآمده، یخ در دل عایق و قبض برق سنگین خود را نشان می‌دهد.

این نوشته تصمیم‌ها را به ترتیب پروژه مرور می‌کند: کلاس دمایی، سازه، کف، عایق دیوار و سقف، درها، سیستم برودتی و برق پشتیبان، چیدمان انبار و ملاحظات ایران. عددها از راهنمای FAO، مقاله‌های مهندسی و سازندگان بین‌المللی آمده و جایی که منابع اختلاف دارند، اختلاف را پنهان نکرده‌ایم. اگر سردخانه بخشی از یک مجموعه تولیدی است، خدمت طراحی کارخانه معیار را هم ببینید.

کلاس دمایی؛ اولین تصمیمی که بقیه طراحی را تعیین می‌کند

ضخامت عایق، نوع کف، ظرفیت کمپرسورها و حتی نوع در، همه به دمای نگهداری وابسته‌اند. راهنمای مهندسی شرکت CKY چهار کلاس را از هم جدا می‌کند:

• نگهداری تازه: صفر تا مثبت ۴ درجه سانتی‌گراد؛ میوه و سبزی، لبنیات، نوشیدنی.
• دمای متوسط: منفی ۵ تا صفر؛ گوشت و ماهی کوتاه‌مدت.
• منجمد: منفی ۱۸ تا منفی ۲۵؛ غذای منجمد بلندمدت.
• انجماد عمیق: منفی ۳۰ تا منفی ۶۰؛ انجماد سریع و فرآورده‌های زیستی.

عدد منفی ۱۸ از آیین‌کار Codex Alimentarius برای غذای منجمد سریع می‌آید: دمای محصول باید منفی ۱۸ یا پایین‌تر و با کمترین نوسان بماند. اگر سبد کالا ترکیبی است، اتاق‌های جدا با دمای جدا بهتر است؛ سرد کردن همه‌چیز تا دمای سردترین کالا جریمه انرژی دارد (KAFA).

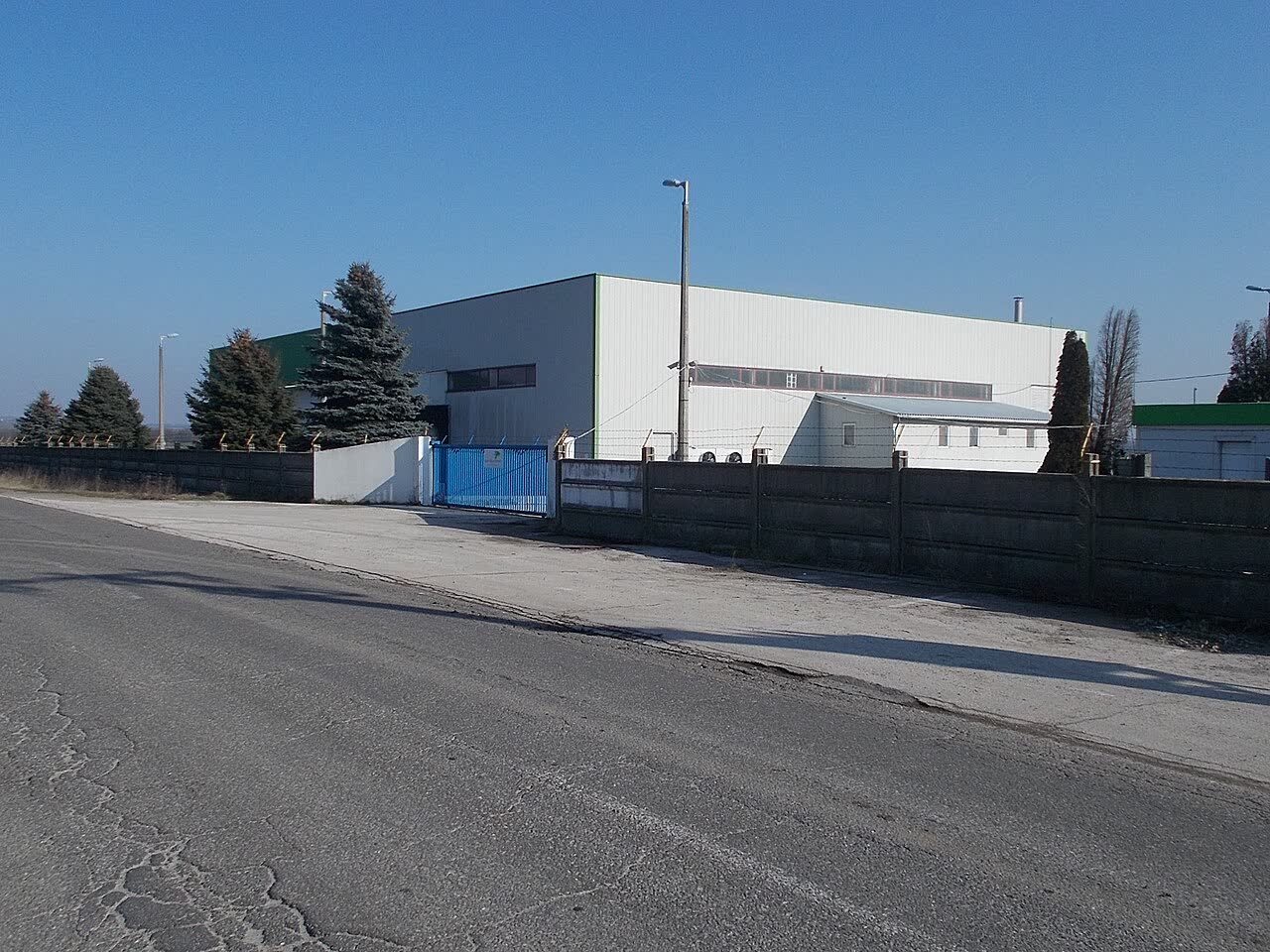

نمای بیرونی یک انبار سردخانه‌ای صنعتی در Tahitótfalu مجارستان؛ از بیرون شبیه یک سوله ساده است، اما پوسته آن باید یک سیستم کامل عایق و سد بخار باشد. عکس: Globetrotter19 — CC BY-SA 3.0 — Wikimedia Commons

سازه سردخانه چه فرقی با سوله معمولی دارد؟

مقاله‌ای در Building Enclosure سردخانه را ساختمانی معمولی توصیف می‌کند که وارونه شده است: به جای نگه داشتن گرما در داخل، باید گرما را بیرون نگه دارد، و بخار آب هوای بیرون همیشه از سمت گرم به سمت سرد فشار می‌آورد. این وارونگی چند تفاوت مشخص ایجاد می‌کند:

• پوسته پیوسته. بر پایه KAFA، کف، عایق زیر کف، حلقه گرمایش و پیرامون ساختمان باید همراه پوسته طراحی شوند، نه این‌که اول بتن ریخته شود و بعد نوبت عایق برسد.
• پل حرارتی و میعان. هر جزء سازه‌ای که از پوسته عبور کند محل میعان و یخ است. Jennifer Carr از Gresham Smith توصیه می‌کند از پاراپت پرهیز شود، فولاد سازه گالوانیزه باشد و بست‌های بام ضدزنگ انتخاب شوند.
• انقباض حرارتی. در دمای زیر صفر مصالح جمع می‌شوند؛ اتصال‌ها، درزهای انبساط و سد بخار باید این حرکت را بدون ترک‌خوردن تحمل کنند (Building Enclosure).
• بار اضافه. سازه علاوه بر برف و باد و زلزله باید وزن پانل‌ها، قفسه‌های پرتراکم و لیفتراک را هم تحمل کند؛ بار کف در سردخانه‌های پرتراکم از انبارهای معمولی بسیار بیشتر است. عدد هر پروژه را قفسه‌بندی و مهندس سازه تعیین می‌کنند.

کف سردخانه؛ عایق زیرین و مبارزه با یخ‌زدگی خاک

کف پرهزینه‌ترین جای اشتباه است، چون بعد از ساخت تقریبا نمی‌شود به آن دست زد. وقتی خاک اشباع زیر سردخانه از صفر درجه پایین‌تر برود، رطوبت آن یخ می‌زند و دال را به بالا فشار می‌دهد. KAFA می‌نویسد این بالاآمدگی طی چند فصل می‌تواند به چند سانتی‌متر برسد و باعث ترک‌خوردن دال شود؛ Damotech هم کنده شدن مهار قفسه از کف را از جدی‌ترین خرابی‌های سردخانه‌های زیر صفر می‌داند.

Engineering Systems موردی را گزارش کرده: در یک انبار سردخانه‌ای ۶۰ ساله، کف در مرکز بیش از ۳۰ سانتی‌متر بالا آمد و حدود ۳۰۰۰ مترمربع دال باید عوض می‌شد. زیر دال دو لایه فوم ۱۰ سانتی‌متری بود، اما درهای اسکله چند روز باز ماند و آب ذوب یخ‌ها از ترک‌ها به عایق رسید. عایق خیس دیگر عایق نیست و خاک زیر آن یخ زد.

لایه‌های کف، از بالا به پایین

• دال روکش: بر پایه FAO، معمولا دال بتنی ۱۰ تا ۱۵ سانتی‌متری روی عایق کف ریخته می‌شود.
• عایق کف: CKY پلی‌استایرن اکسترود (XPS) را برای کف ترجیح می‌دهد.
• سد بخار: Gresham Smith ورق سد بخار سنگین و درزهای عایق پله‌ای را برای دال زیر صفر توصیه می‌کند.
• لایه گرمایش یا تهویه: زیر عایق و بالای بستر متراکم، تا مرز یخ‌زدگی درون عایق یا لایه دانه‌ای بماند و به خاک طبیعی نرسد (KAFA).

گرم نگه داشتن زمین

بر پایه CKY و KAFA، سردخانه زیر صفر روی زمین به گرمایش زیر کف نیاز دارد و سردخانه نگهداری تازه معمولا نه. سه راه رایج وجود دارد: گلیکول گرم (حدود ۱۸ درجه سانتی‌گراد) که می‌تواند از گرمای اتلافی سیستم برودتی تغذیه شود اما خطر نشت به آب زیرزمینی دارد؛ کابل الکتریکی خودتنظیم که امکان پایش بهتری می‌دهد و هزینه بهره‌برداری بیشتری دارد؛ و کانال هوا زیر عایق که نوع طبیعی آن بی‌نیاز از انرژی است ولی نوع فن‌دار خطر میعان و یخ‌بستن مسیر دارد (Plant Services). Gresham Smith پیشنهاد می‌کند یک حلقه گرمایش زاپاس هم در نظر گرفته شود.

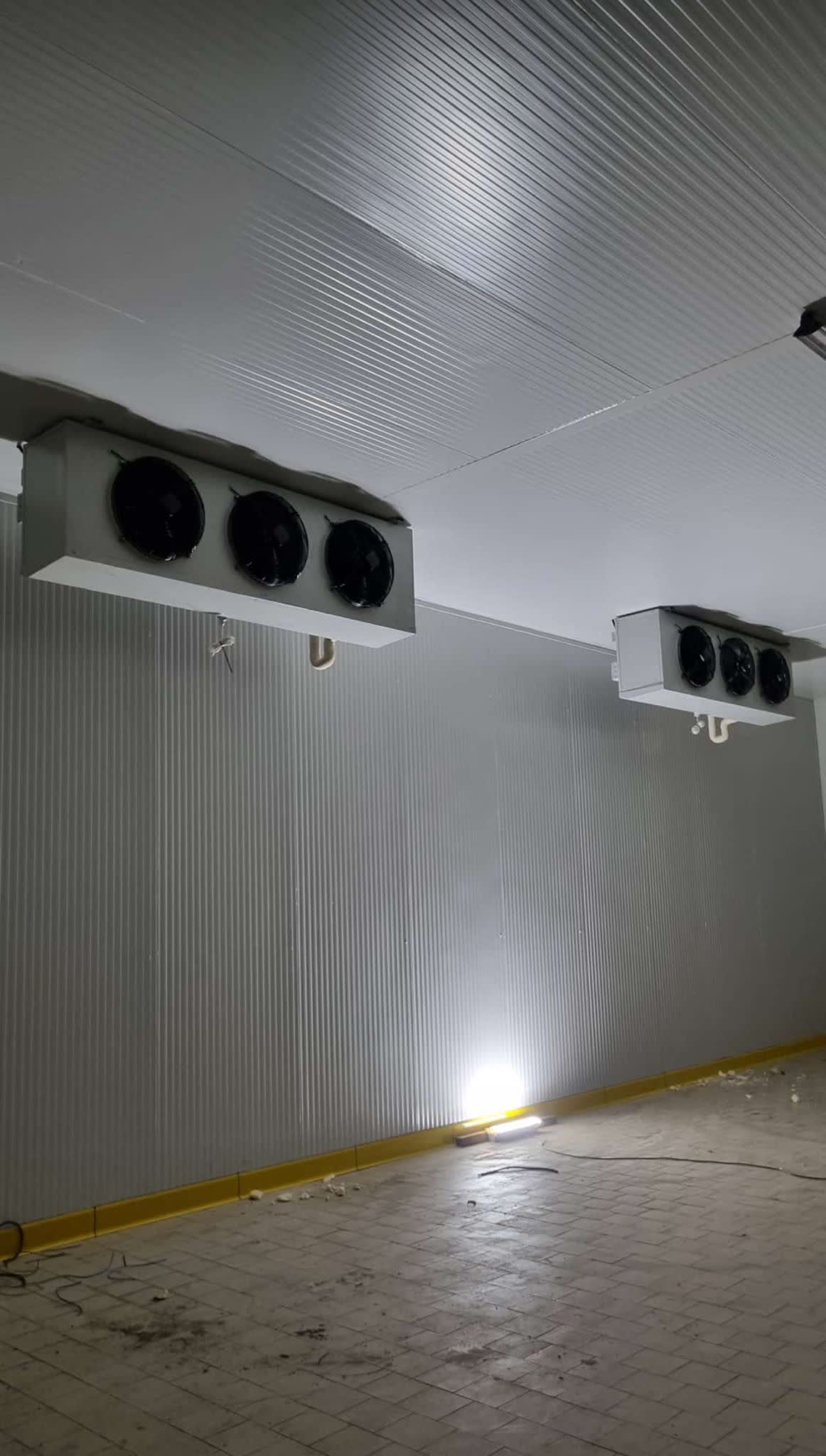

دیوار و سقف؛ ضخامت عایق و پیوستگی سد بخار

دیوار و سقف معمولا از پانل ساندویچی با هسته PUR یا PIR ساخته می‌شود. منابع در ضخامت دقیق هم‌نظر نیستند:

• نگهداری تازه: حدود ۷۵ تا ۱۰۰ میلی‌متر (KAFA)؛ CKY برای دیوار ۸۰ تا ۱۰۰ و برای سقف ۱۰۰ تا ۱۲۰ میلی‌متر می‌نویسد.
• منجمد: Kavidoors برای اتاق‌های منفی ۱ تا منفی ۲۰ درجه ۱۰۰ تا ۱۴۰ میلی‌متر پیشنهاد می‌کند؛ KAFA ۱۵۰ تا ۲۰۰ و CKY برای دیوار ۱۵۰ تا ۱۷۵ و برای سقف ۱۷۵ تا ۲۰۰ میلی‌متر ذکر می‌کنند.
• انجماد عمیق (منفی ۳۰ تا منفی ۴۰): در راهنمای CKY، ۲۰۰ تا ۲۲۵ میلی‌متر برای دیوار و ۲۲۵ تا ۲۵۰ برای سقف.

عدد «۱۰ تا ۱۵ سانتی‌متر» که در منابع فارسی زیاد دیده می‌شود، در انتهای پایینی این بازه‌ها قرار می‌گیرد؛ برای نگهداری تازه یا منجمد ملایم منطقی است، اما برای منفی ۲۵ و پایین‌تر معمولا کم به نظر می‌رسد. تفاوت منابع از نوع هسته، اقلیم و ضوابط انرژی محل می‌آید، و KAFA صریحا مقاومت حرارتی مورد نیاز را به ضوابط محلی هم وابسته می‌داند. سقف هم اغلب ضخیم‌تر از دیوار است چون بیشتر در معرض تابش مستقیم خورشید است (KAFA)؛ این نکته‌ای که در اقلیم آفتابی ایران کم‌اهمیت نیست. عدد نهایی باید از محاسبه بار برودتی همان پروژه بیاید، نه از یک جدول عمومی.

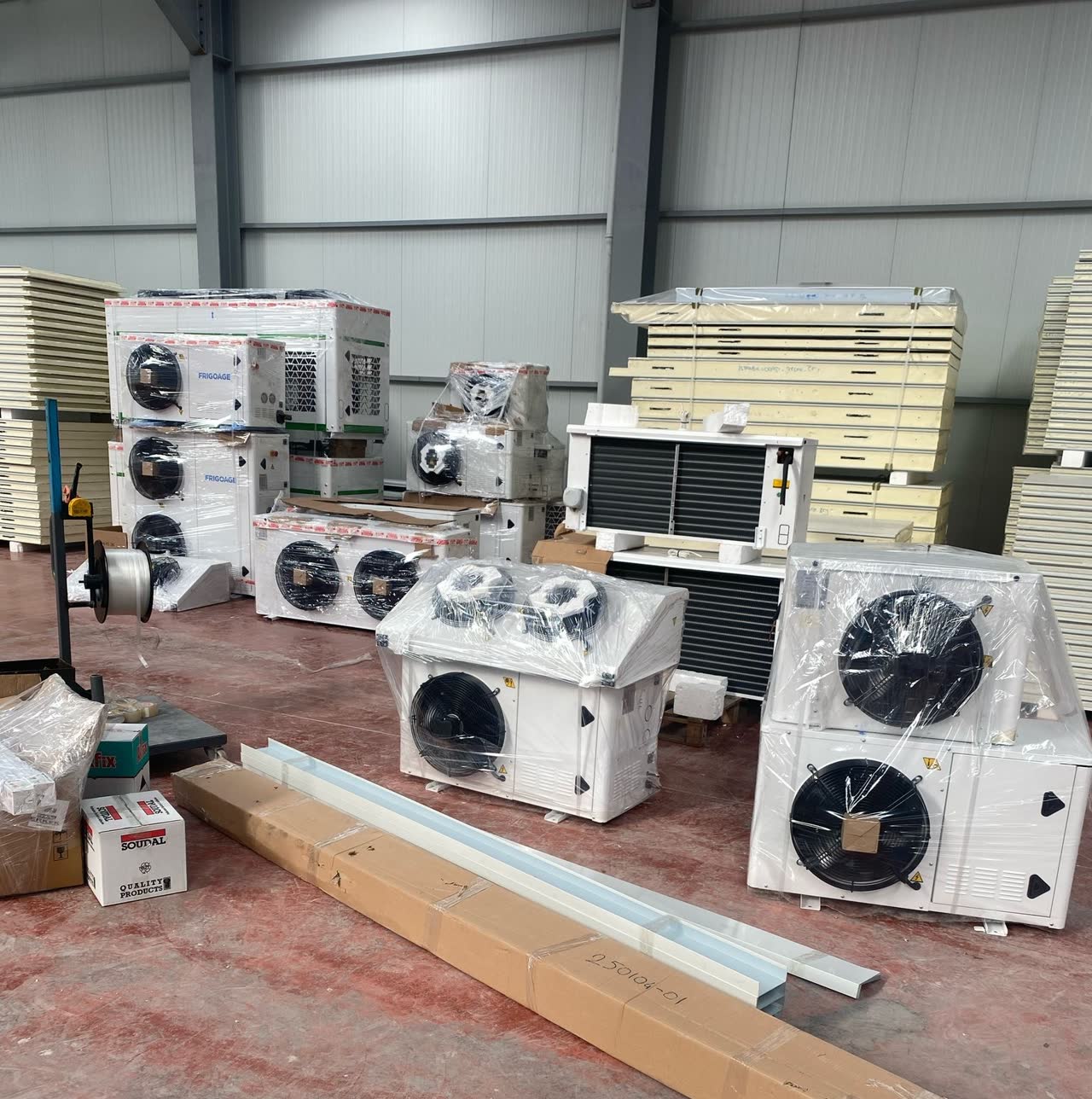

پانل‌های ساندویچی با هسته PUR کنار اواپراتورها و واحدهای چگالنده، پیش از نصب. مقطع لبه‌ها نشان می‌دهد چرا درز پانل‌ها نقطه حساس سد بخار است. عکس: Mesadbal — CC BY 4.0 — Wikimedia Commons

سد بخار؛ مهم‌تر از چند سانتی‌متر عایق اضافه

بر پایه راهنمای FAO، سد بخار باید سمت گرم عایق باشد و همه دیوارها، سقف و کف را بپوشاند، چون بخار نفوذ‌کرده یخ می‌بندد و کم‌کم عایق و سازه را ضعیف می‌کند. در پانل‌های پیش‌ساخته ورق بیرونی نقش سد بخار را دارد، پس درزها، گوشه دیوار به سقف، محل عبور لوله و کابل و سوراخ بست‌ها باید با دقت آب‌بندی شوند (KAFA). Building Enclosure می‌گوید نشت هوا تقریبا ۱۰۰ برابر بیشتر از نفوذ پخشی بخار رطوبت جابه‌جا می‌کند؛ به بیان ساده، نشتی‌های کوچک می‌توانند از چند سانتی‌متر ضخامت اضافه مهم‌تر باشند.

درهای سریع و اسکله بارگیری؛ جایی که بیشترین سرما فرار می‌کند

در سردخانه پرتردد، هوای گرم و مرطوبی که با هر بازشدن در وارد می‌شود بخش قابل‌توجهی از بار برودتی است؛ CKY رقم ۱۵ تا ۲۵ درصد را برای مراکز پرتردد ذکر می‌کند (عدد تک‌منبعی). پس نوع در را باید بر پایه تعداد بازشدن در ساعت انتخاب کرد. Frostbox سه سطح را جدا می‌کند: لولایی برای حدود ۲۰ بار در ساعت یا کمتر، کشویی برای ۲۰ تا ۵۰ بار و کاربرد لیفتراکی، و غلتان سریع برای ۵۰ بار و بیشتر.

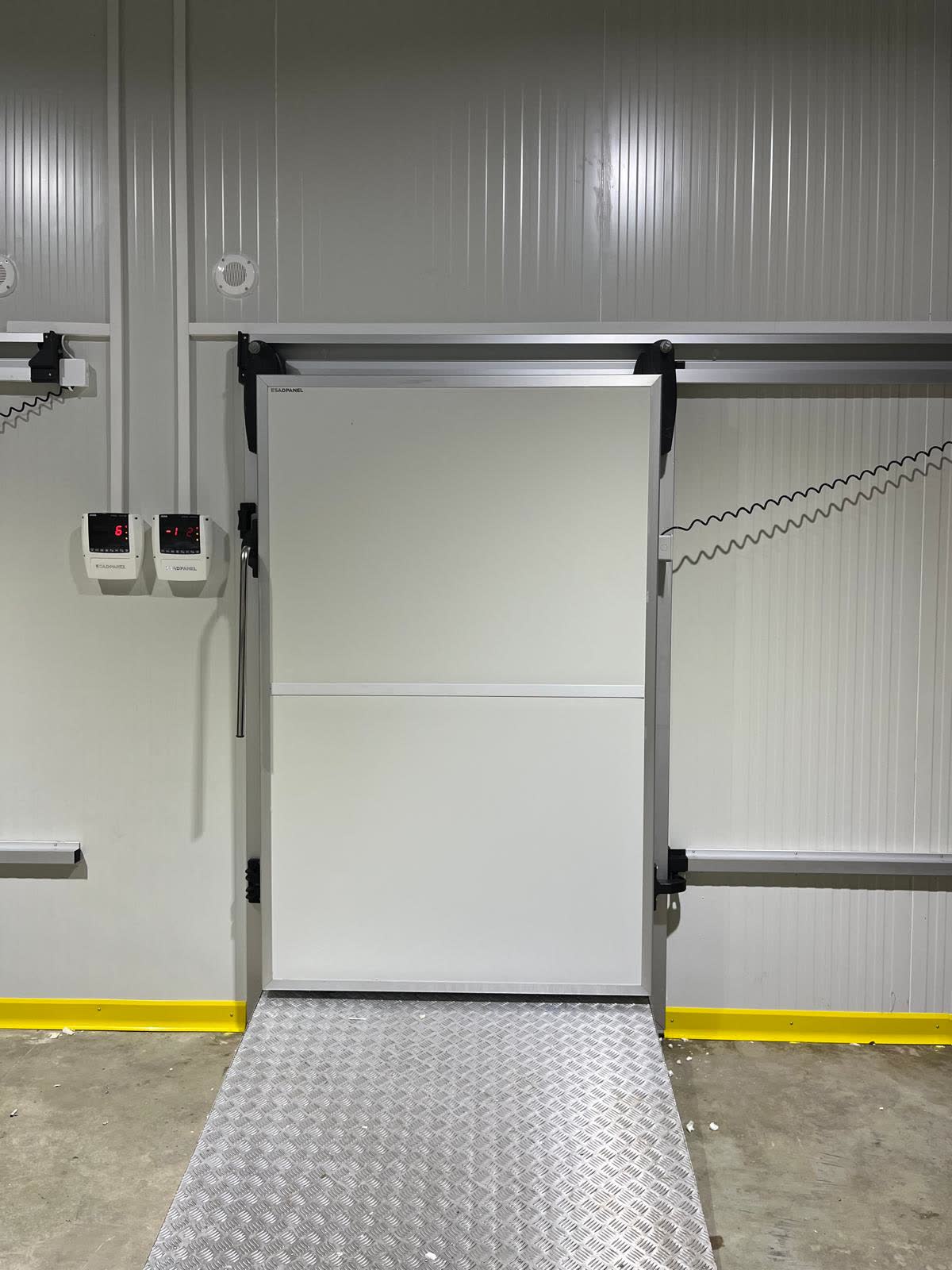

در کشویی یک اتاق سرد؛ کنار آن نمایشگرهای دما و پایین آن سطح شیب‌دار آلومینیومی برای عبور چرخ‌ها دیده می‌شود. عکس: Mesadbal — CC BY 4.0 — Wikimedia Commons

برای سردخانه زیر صفر، قاب و آستانه گرمکن‌دار و لاستیک آب‌بندی فشاری لازم است تا در به یخ نچسبد، و هر در باید از داخل قابل باز شدن باشد تا کسی درون اتاق گیر نیفتد (Frostbox). مهم‌تر از خود در، معماری ورودی است: اتاقک واسط بین اسکله و سردخانه، آب‌بند بین کامیون و در، پرده هوا و فضایی با دمای میانی به‌عنوان بافر (KAFA و Gresham Smith). این تصمیم‌ها در مرحله پلان اسکله و محوطه گرفته می‌شوند؛ درباره چیدمان محوطه، اصول طراحی محوطه کارخانه را ببینید.

سیستم برودتی و ژنراتور پشتیبان

ظرفیت برودتی را نباید با قاعده «چند تن به ازای هر مترمربع» انتخاب کرد. KAFA و CKY بار را از جمع چند جزء حساب می‌کنند: انتقال حرارت از پوسته، نفوذ هوا از درها، پایین آوردن دمای خود کالا، و بارهای داخلی مثل فن، روشنایی، لیفتراک و یخ‌زدایی؛ CKY حاشیه اطمینان ۱۰ تا ۱۵ درصد هم می‌گذارد.

CKY سه ساختار را جدا می‌کند: انبساط مستقیم (DX) برای اتاق‌های زیر ۵۰۰ مترمکعب، آمونیاک مرکزی برای مجموعه‌های بزرگ‌تر از ۵۰۰۰ مترمکعب، و CO2 آبشاری یا فوق‌بحرانی برای انجماد عمیق و ساختمان‌های نو. آمونیاک کارآمد و ارزان است، اما سمی و قابل‌اشتعال است و تابع استانداردهای ایمنی مانند IIAR است (KAFA). Kevin Wheeler از Cushing Terrell می‌گوید در طرح‌های CO2 یک ژنراتور اضطراری، واحدهای چگالنده کمکی را هنگام قطع برق تغذیه می‌کند.

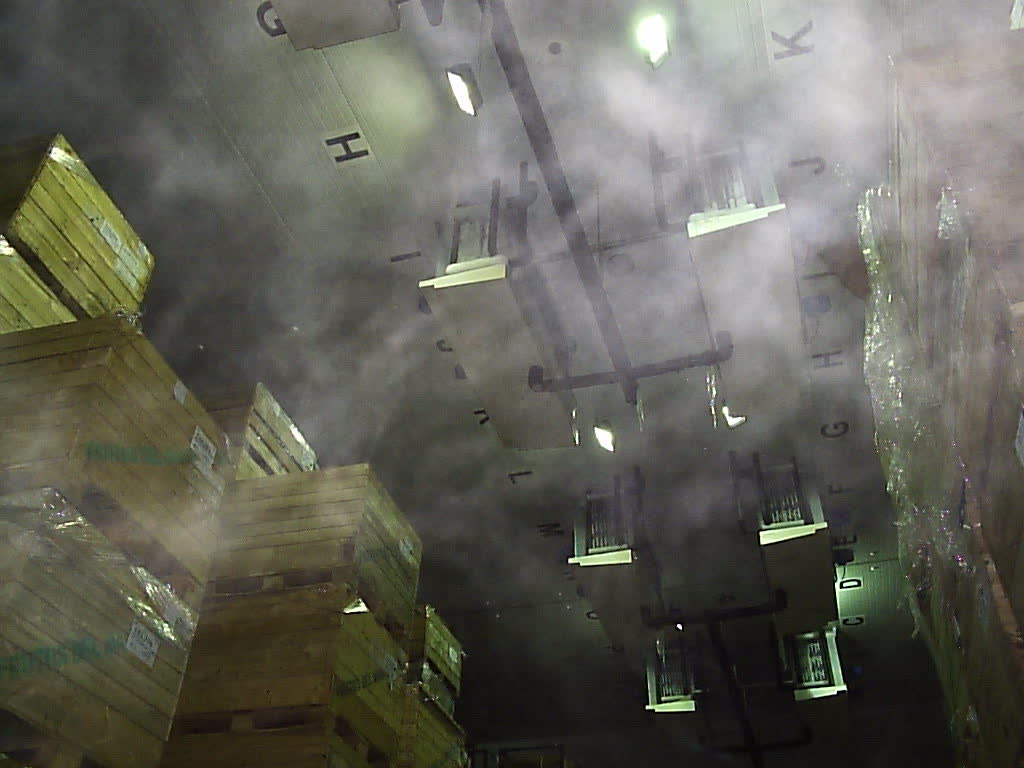

اواپراتورهای غرقابی در یک اتاق سرد نگهداری میوه با سیستم آمونیاک و مخزن بازگردانی؛ در تصویر، مه و رطوبت هوای اتاق دیده می‌شود. عکس: Neurotronix — CC BY-SA 4.0 — Wikimedia Commons

دو نکته را نباید کم‌اهمیت شمرد. اول، افزونگی: اتاق‌های حساس باید طوری طراحی شوند که خرابی یک کمپرسور یا فن باعث ذوب کالا نشود (KAFA). دوم، ژنراتور: راه‌اندازی هم‌زمان کمپرسورهای بزرگ جریان لحظه‌ای سنگینی می‌کشد و ژنراتور باید برای همین جهش انتخاب شود، نه فقط برای جمع توان مصرفی (Generator Source).

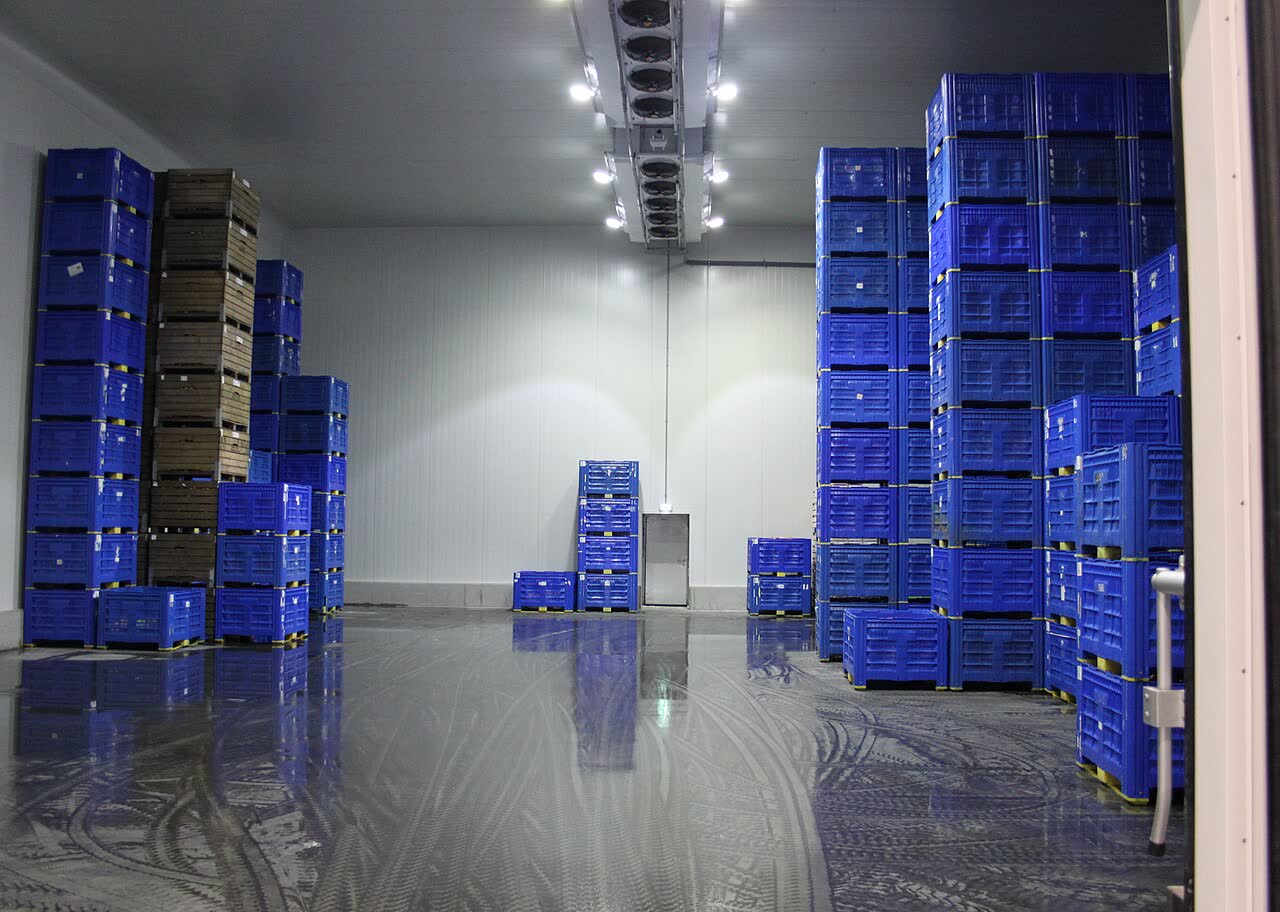

چیدمان انبار؛ قفسه، ارتفاع و مسیر لیفتراک

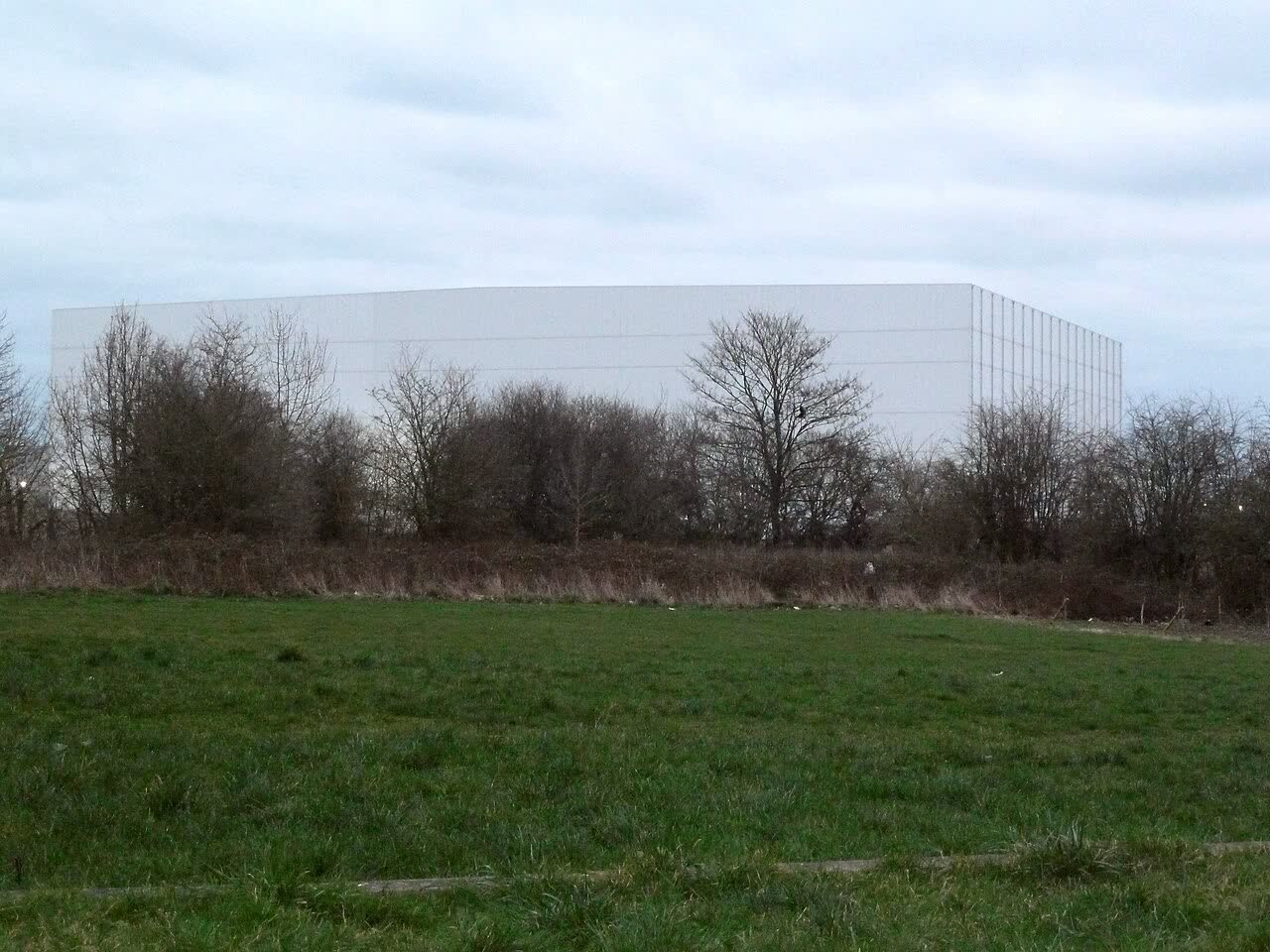

در دمای زیر صفر فولاد معمولی می‌تواند ترد شود و میعان باعث خوردگی مهار قفسه‌ها می‌شود؛ Damotech قفسه گالوانیزه یا با پوشش پودری، مقطع بسته و پیچ و مهره مقاوم در برابر خوردگی را توصیه می‌کند. منابع فارسی برای سالن‌های سردخانه‌ای ارتفاع مفید ۴٫۵ تا ۷ متر را مثال می‌زنند (بام تبرید سازان)؛ عدد نهایی به سیستم قفسه‌بندی و لیفتراک بستگی دارد. در انبارهای بلند و خودکار، سازه و قفسه‌بندی یک سیستم واحد می‌شوند.

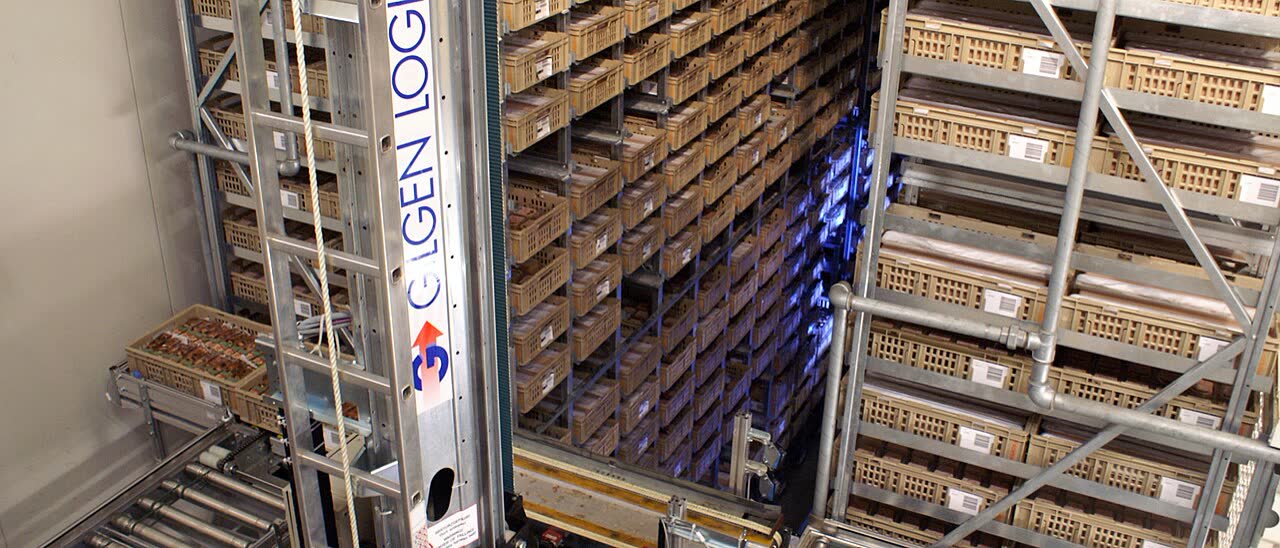

انبار خودکار سینی و جعبه با جرثقیل ریلی (Kühllager)؛ در چنین سیستم‌هایی سازه و قفسه‌بندی یکپارچه‌اند. عکس: Gilgen Logistics AG — CC BY-SA 4.0 — Wikimedia Commons

زمینه ایران؛ مجوز و آیین کار

در ایران، مجوز تأسیس سردخانه بسته به کاربری از جهاد کشاورزی یا وزارت صمت گرفته می‌شود و مجوزهای محیط‌زیست، بهداشت یا دامپزشکی و پروانه شهرداری هم لازم است؛ یک منبع فارسی کل فرآیند را حدود ۲ تا ۴ ماه برآورد کرده است (Daycool؛ منبعی غیررسمی). در بخش فنی، سندی با عنوان «آیین کار ساختمان، تجهیزات و ایمنی سردخانه مواد خوراکی» در منابع فارسی بازنشر شده که بر سردخانه‌های ثابت با حجم مفید بیش از ۴۰۰۰ مترمکعب حاکم است. متن رسمی و نسخه جاری آن را باید به‌طور مستقیم از سازمان ملی استاندارد یا مرجع صادرکننده گرفت؛ ما شماره رسمی و نسخه به‌روز آن را راستی‌آزمایی نکرده‌ایم. برای پرسش‌های ایمنی و HSE، بخش پرسش‌های متداول صفحه طراحی کارخانه را هم ببینید.

جمع‌بندی: چک‌لیست طراحی سردخانه صنعتی

• کلاس دمایی هر اتاق پیش از نقشه و بر پایه کالا مشخص شود؛ کالای ترکیبی، اتاق جدا داشته باشد.
• سازه و پوسته یک سیستم دیده شود: بدون پل حرارتی، با فولاد گالوانیزه و جبران انقباض.
• برای سردخانه زیر صفر، گرمایش یا تهویه زیر کف با سد بخار و حلقه زاپاس طراحی شود.
• ضخامت عایق از محاسبه بار برودتی و اقلیم بیاید؛ ۱۰ تا ۱۵ سانتی‌متر نقطه شروع است، نه پاسخ نهایی.
• سد بخار پیوسته باشد و درزها و محل عبور لوله و کابل آب‌بندی شود.
• نوع در بر پایه تعداد بازشدن در ساعت انتخاب شود و اسکله، آب‌بند و اتاقک واسط داشته باشد.
• کمپرسور و فن زاپاس و ژنراتور متناسب با جریان راه‌اندازی پیش‌بینی شود.

سردخانه معمولا بخشی از مجموعه بزرگ‌تری است؛ محل آن، مسیر کامیون و پیوندش با خط تولید همان تصمیم‌هایی‌اند که در طراحی کارخانه مواد غذایی و پلان کلی محوطه مطرح می‌شوند. اگر این تصمیم‌ها روی میز شماست، یک مشاوره رایگان بگیرید تا پیش از قفل شدن نقشه درباره آن‌ها با هم صحبت کنیم.

پرسش‌های متداول

ضخامت عایق سردخانه صنعتی چقدر باید باشد؟

به دمای داخل بستگی دارد: برای نگهداری تازه حدود ۷۵ تا ۱۰۰ میلی‌متر، برای منجمد حدود ۱۰۰ تا ۲۰۰ میلی‌متر بسته به منبع و نوع هسته، و برای انجماد عمیق ۲۰۰ میلی‌متر و بیشتر. عدد ۱۰ تا ۱۵ سانتی‌متر رایج در منابع فارسی برای نگهداری تازه و منجمد ملایم منطقی است. عدد نهایی باید از محاسبه بار برودتی و ضوابط انرژی محل بیاید.

چرا کف سردخانه زیر صفر گرمایش زیر کف لازم دارد؟

چون وقتی خاک اشباع زیر کف از صفر درجه پایین‌تر برود، رطوبتش یخ می‌زند و دال را به بالا فشار می‌دهد؛ کف ترک می‌خورد و قفسه‌ها از شاقول می‌افتند. راه‌حل، گلیکول گرم، کابل الکتریکی خودتنظیم یا کانال هوا زیر عایق است. سردخانه‌های نگهداری تازه معمولا به آن نیاز ندارند.

دمای سردخانه چند درجه است؟

بستگی به کالا دارد: نگهداری تازه صفر تا مثبت ۴ درجه سانتی‌گراد، منجمد منفی ۱۸ تا منفی ۲۵ و انجماد عمیق منفی ۳۰ تا منفی ۶۰. Codex Alimentarius برای غذای منجمد سریع، دمای محصول را منفی ۱۸ یا پایین‌تر تعیین کرده است.
