اصول طراحی کارخانه داروسازی بر پایه GMP: اتاق تمیز، تهویه، جریان مواد و پرسنل، و نمونه‌های واقعی از ایران و اسپانیا.
ساختمان اداری آجری در کنار حجم تولید با پوسته‌ی سفید الگودار؛ CinnaGen، کرج. طراحی: Modaam Architects؛ عکس: Aidin Shahi — ArchDaily
طراحی کارخانه داروسازی و ساخت آن، فراتر از اصول مهندسی و معماری رایج، یک تخصص میان‌رشته‌ای است که دانش فنی را با الزامات سختگیرانه نظارتی ترکیب میکند. در این حوزه، هر خط و هر فضا باید بر اساس استانداردهای جهانی مانند «اصول بهینه تولید» (GMP) شکل گیرد تا سلامت و ایمنی مصرف‌کنندگان نهایی تضمین شود. یک طراحی نادرست نه تنها می‌تواند منجر به رد صلاحیت از سوی نهادهای نظارتی شود، بلکه کیفیت، ایمنی و اثربخشی داروها را نیز به خطر می‌اندازد. بنابراین، هدف اصلی در این فرآیند، ایجاد محیطی کاملا کنترلشده است که از ورود هرگونه آلودگی جلوگیری کرده و یک جریان کاری منطقی و بدون نقص را برای تولید فراهم آورد. شرکت معماری معیار با درک عمیق این حساسیت‌ها، راهکارهای جامعی را برای ساخت فضاهایی ارائه می‌دهد که نه تنها زیبا و کارآمد هستند، بلکه در هسته خود، حافظ سلامت جامعه و مطابق با بالاترین ضوابط بین‌المللی طراحی شده‌اند. این مسیر با جانمایی دقیق فضاها آغاز میشود و تا انتخاب ریزترین جزئیات اجرایی ادامه می‌یابد.
| نکته کلیدی | خلاصه |
|---|---|
| پایبندی به GMP | اساس طراحی کارخانه داروسازی، رعایت اصول بهینه تولید (GMP) برای جلوگیری از آلودگی و تضمین کیفیت است. |
| اتاق‌های تمیز | سیستمهای تهویه تخصصی و فیلترهای HEPA، هوا را کنترل کرده و از ورود آلودگی جلوگیری میکنند. |
| جریان کار هوشمند | مسیرهای یکطرفه برای مواد، پرسنل و پسماند، خطر آلودگی متقاطع را به‌طور چشمگیری کاهش می‌دهند. |
| مصالح مناسب | سطوح بدون درز و مقاوم در برابر ضدعفونی‌کننده، تمیزکاری مؤثر و استریل‌سازی را ممکن می‌سازند. |
| یکپارچگی تجهیزات | تجهیزات فولادی بدون نقطه کور و چیدمان هوشمند، ایمنی و کارایی خط تولید را تضمین میکنند. |
استاندارد «اصول بهینه تولید»، نقشه راه اصلی در طراحی کارخانه‌های داروسازی به شمار می‌رود. این استاندارد صرفا مجموعهای از قوانین نیست، بلکه یک فلسفه طراحی است که هدف آن به حداقل رساندن خطراتی است که نمی‌توان آن‌ها را از طریق آزمون محصول نهایی شناسایی کرد. در معماری، این اصل خود را در جانمایی هوشمندانه فضاها نشان می‌دهد. طراحی باید یک جریان منطقی و یکطرفه برای مواد اولیه، محصولات در حال ساخت، پسماند و پرسنل ایجاد کند تا از هرگونه تداخل و آلودگی متقاطع جلوگیری شود. فضاها باید به وضوح از یکدیگر تفکیک شوند؛ انبار مواد اولیه، مناطق تولید، آزمایشگاه کنترل کیفیت، بخش بسته‌بندی و انبار محصول نهایی هرکدام باید موقعیت و دسترسی مشخصی داشته باشند. علاوه بر این، مصالح به کار رفته در دیوارها، کف‌ها و سقف‌ها باید صاف، بدون درز، غیرقابل نفوذ و مقاوم در برابر مواد شوینده و ضدعفونی‌کننده باشند تا امکان پاک‌سازی مؤثر فراهم شود. طراحی باید به گونه‌ای باشد که عملیات نگهداری و تعمیرات تجهیزات به سادگی و بدون ایجاد اختلال در فرآیند تولید انجام پذیرد. به این ترتیب، هر گوشه از کارخانه بازتابی از تعهد به کیفیت و ایمنی میشود.
اتاق تمیز حیاتی‌ترین بخش کارخانه داروسازی است؛ جایی که غلظت ذرات معلق در هوا و آلاینده‌های میکروبی به‌شدت کنترل میشود. طراحی این فضاها مستلزم درک عمیق از کلاس‌بندی‌های استاندارد جهانی است. هر کلاس، سطح مشخصی از پاکیزگی هوا را تعریف میکند و برای مراحل مختلف تولید، از آماده‌سازی مواد استریل تا فرآیندهای پر کردن، الزامی است. کلید دستیابی به این سطوح از پاکیزگی، طراحی یک سیستم تهویه مطبوع، گرمایش و سرمایش تخصصی است. این سیستم تنها وظیفه تنظیم دما و رطوبت را بر عهده ندارد، بلکه با استفاده از فیلترهای با کارایی بالا، نرخ تعویض هوا را مدیریت کرده و مهم‌تر از همه، اختلاف فشار مثبت بین فضاها را ایجاد میکند. این اختلاف فشار تضمین میکند که هوا همیشه از مناطق تمیزتر به سمت مناطق با تمیزی کمتر جریان یابد و از ورود آلودگی جلوگیری شود. جانمایی صحیح دریچه‌های ورودی و خروجی هوا، سرعت جریان هوا و طراحی دقیق قفلهای هوا برای ورود پرسنل و مواد، همگی اجزای یکپارچه‌ای هستند که در کنار هم یک محیط تولید ایمن و تحت کنترل را به وجود می‌آورند.
فضای داخلی روشن با دیوار و سقف صاف و بدون درز در کارخانه‌ی تحقیق و تولید فرآورده‌های دارویی و غذایی، گرانادا، اسپانیا. طراحی: Ramón Fernández-Alonso؛ عکس: Fernando Alda — ArchDaily
در راهنمای اروپایی GMP (پیوست ۱، Annex 1) محیط‌های تولید فرآورده‌های استریل به چهار درجه‌ی A تا D تقسیم میشوند و هر درجه معادل کلاسی در استاندارد ISO 14644-1 است. درجه‌ی A برای نقطه‌هایی است که محصول یا ظرف در معرض هوا قرار دارد، مثل پر کردن ویال زیر جریان هوای یکطرفه. درجه‌ی B محیط پس‌زمینه‌ی همان نقطه است و درجه‌های C و D برای مراحل کم‌حساس‌تر مثل آماده‌سازی محلول یا شست‌وشوی قطعات به کار می‌روند.
| درجه | ISO در حالت استراحت | ISO در حالت بهره‌برداری | کاربرد معمول |
|---|---|---|---|
| A | ISO 5 | ISO 5 | نقطه‌ی پر کردن و عملیات استریل در معرض هوا |
| B | ISO 5 | ISO 7 | محیط پس‌زمینه‌ی ناحیه‌ی درجه‌ی A |
| C | ISO 7 | ISO 8 | آماده‌سازی محلول و مراحل کم‌حساس‌تر |
| D | ISO 8 | طبق ارزیابی ریسک | شست‌وشو، ورودی ناحیه‌های تمیز |
نکته‌ی معماری این است که هر ناحیه باید با اختلاف فشار مشخصی از همسایه‌اش جدا شود. در عمل معمولا اختلاف ۱۰ تا ۱۵ پاسکال بین دو اتاق مجاور با درجه‌های متفاوت پیشنهاد میشود؛ اتاق تمیزتر فشار مثبت دارد و هوا همیشه از آن به سمت اتاق با تمیزی کمتر می‌رود. در بخش‌هایی که با پودر یا مواد فعال قوی سروکار دارند، مثل قرص‌سازی، منطق عوض میشود: اتاق تولید نسبت به راهرو فشار منفی نسبی می‌گیرد تا گرد و غبار بیرون نرود و قفل هوای مجاور مثل یک حائل عمل میکند. این یعنی ماتریس فشار را باید هم‌زمان با پلان معماری طراحی کرد، نه بعد از آن.
فیلتر نهایی هوا در اتاق‌های تمیز معمولا HEPA است؛ کلاس‌های H13 و H14 طبق استاندارد EN 1822 به‌ترتیب بازده‌ای حداقل ۹۹٫۹۵ و ۹۹٫۹۹۵ درصد برای سخت‌ترین اندازه‌ی ذره دارند. محل این فیلترها در سقف، دسترسی برای تست نشتی و تعویض بدون ورود به اتاق تولید، از تصمیم‌های معماری است، نه فقط تأسیساتی؛ چون ارتفاع سقف و فضای فنی بالای اتاق، حجم و هزینه‌ی ساختمان را تعیین میکند.
طراحی موفق یک کارخانه داروسازی، فراتر از ساختار فیزیکی، به یکپارچگی میان فضا، تجهیزات و فرآیندها بستگی دارد. انتخاب تجهیزات تولید باید هم‌راستا با اصول بهینه تولید و منطبق بر جریان کاری تعریف‌شده باشد. تجهیزات باید از موادی مانند فولاد زنگ‌نزن ساخته شوند که واکنش‌پذیر نبوده، به راحتی تمیز و استریل شوند و طراحی آن‌ها به گونه‌ای باشد که هیچ‌گونه «نقطه کور» برای تجمع آلودگی باقی نماند. اما مهم‌تر از خود تجهیزات، نحوه استقرار آن‌ها در خط تولید و مدیریت جریان کار برای جلوگیری از آلودگی متقاطع است. آلودگی متقاطع، یعنی انتقال ناخواسته مواد از یک محصول به محصول دیگر، یکی از بزرگ‌ترین تهدیدها برای کیفیت دارو محسوب میشود. یک طراحی هوشمندانه با راهکارهای متعددی با این خطر مقابله میکند: ایجاد مسیرهای کاملا مجزا برای مواد اولیه و محصولات نهایی، طراحی قفلهای هوای اختصاصی برای انتقال مواد بین مناطق مختلف، تخصیص تجهیزات ثابت به یک محصول خاص در صورت امکان، و پیاده‌سازی یک جریان کاری خطی و یکطرفه که بازگشت به عقب و تداخل مسیرها را غیرممکن می‌سازد. در واقع، معماری فضا باید به گونه‌ای باشد که به طور طبیعی کارکنان را به پیروی از رویه‌های صحیح هدایت کند.
ورود پرسنل به ناحیه‌ی تمیز از یک رختکن چندمرحله‌ای می‌گذرد: تعویض کفش و لباس بیرون، شست‌وشوی دست، پوشیدن لباس تمیز و در نهایت قفل هوا. در طراحی این مسیر سه چیز نباید فراموش شود: جدا بودن مسیر ورود از مسیر خروج، نیمکت عبور برای تعویض کفش بین بخش «کثیف» و «تمیز»، و درهای قفل‌شونده‌ی دوطرفه (interlock) که هیچ‌وقت هم‌زمان باز نمی‌شوند. مواد هم از قفل هوای اختصاصی یا پنجره‌ی انتقال (pass box) عبور میکنند و پیش از ورود، سطح بسته‌بندی‌شان ضدعفونی میشود.
در کارخانه‌های داروسازی، چیدمان کلی ساختمان هم بخشی از کنترل آلودگی است. بخش اداری و رفاهی با تردد زیاد و بخش تولید با ورود محدود باید از هم جدا باشند و فقط از نقطه‌های کنترلشده به هم برسند. مجموعه‌ی شرکت داروسازی CinnaGen در کرج نمونه‌ی خوبی از ایران است: دو حجم جداگانه اما متصل، یک ساختمان اداری با آجر قهوه‌ای و باغچه‌ی کوچک برای هر دفتر، و یک ساختمان تولید با سطح سفید الگودار، که با پل‌های عابر پیاده در چند نقطه به هم وصل شده‌اند. کل مجموعه حدود ۲۰ هزار متر مربع است و Modaam Architects آن را طراحی کرده‌اند.

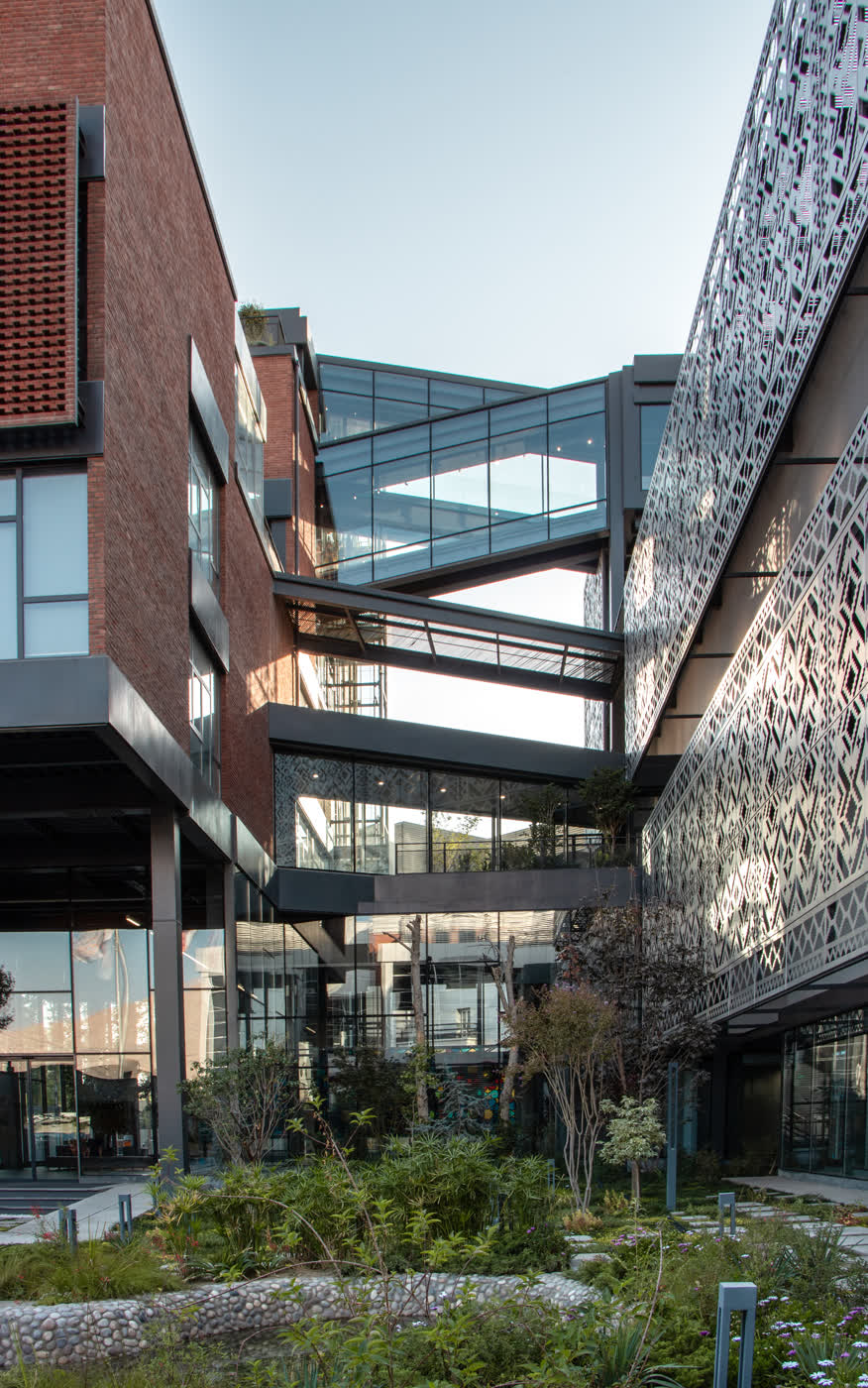

پل‌های عابر پیاده که ساختمان اداری آجری را به حجم تولید با پوسته‌ی سفید الگودار وصل میکنند؛ CinnaGen، کرج. طراحی: Modaam Architects؛ عکس: Aidin Shahi — ArchDaily
این جداسازی دو فایده دارد. اول اینکه مسیر رفت‌وآمد کارکنان اداری و بازدیدکنندگان از مسیر مواد و پرسنل تولید جدا می‌ماند. دوم اینکه بخش اداری می‌تواند بدون محدودیت‌های اتاق تمیز، فضایی انسانی، نورگیر و سبز داشته باشد؛ همان چیزی که کارکنان دانش‌محور شرکت‌های دارویی در طول روز به آن نیاز دارند.
پروژه‌ی دیگر، کارخانه‌ی تحقیق و تولید فرآورده‌های دارویی و غذایی در گرانادای اسپانیا است (Ramón Fernández-Alonso، ۲۰۱۰، حدود ۶۷۷۸ متر مربع). معمار در این پروژه فرآیندهای مشترک تولید دارو و غذا را شناسایی کرده و آن‌ها را در یک ساختمان سه‌طبقه با مسیرهای تردد سازمان‌یافته کنار هم آورده است. پوسته‌ی این ساختمان بتنی و نسبتا بسته است و بازشوهای شیشه‌ای فقط جاهایی باز میشوند که لازم‌اند؛ تصمیمی که با منطق کارخانه‌ی دارویی، یعنی کنترل ورود هوا و نور و گرما، هم‌خوان است. اگر پروژه‌ی صنعتی دیگری در حوزه‌ی تغذیه دارید، مقاله‌ی طراحی کارخانه مواد غذایی نکته‌های مشابهی را از زاویه‌ی بهداشت غذایی بررسی کرده است.

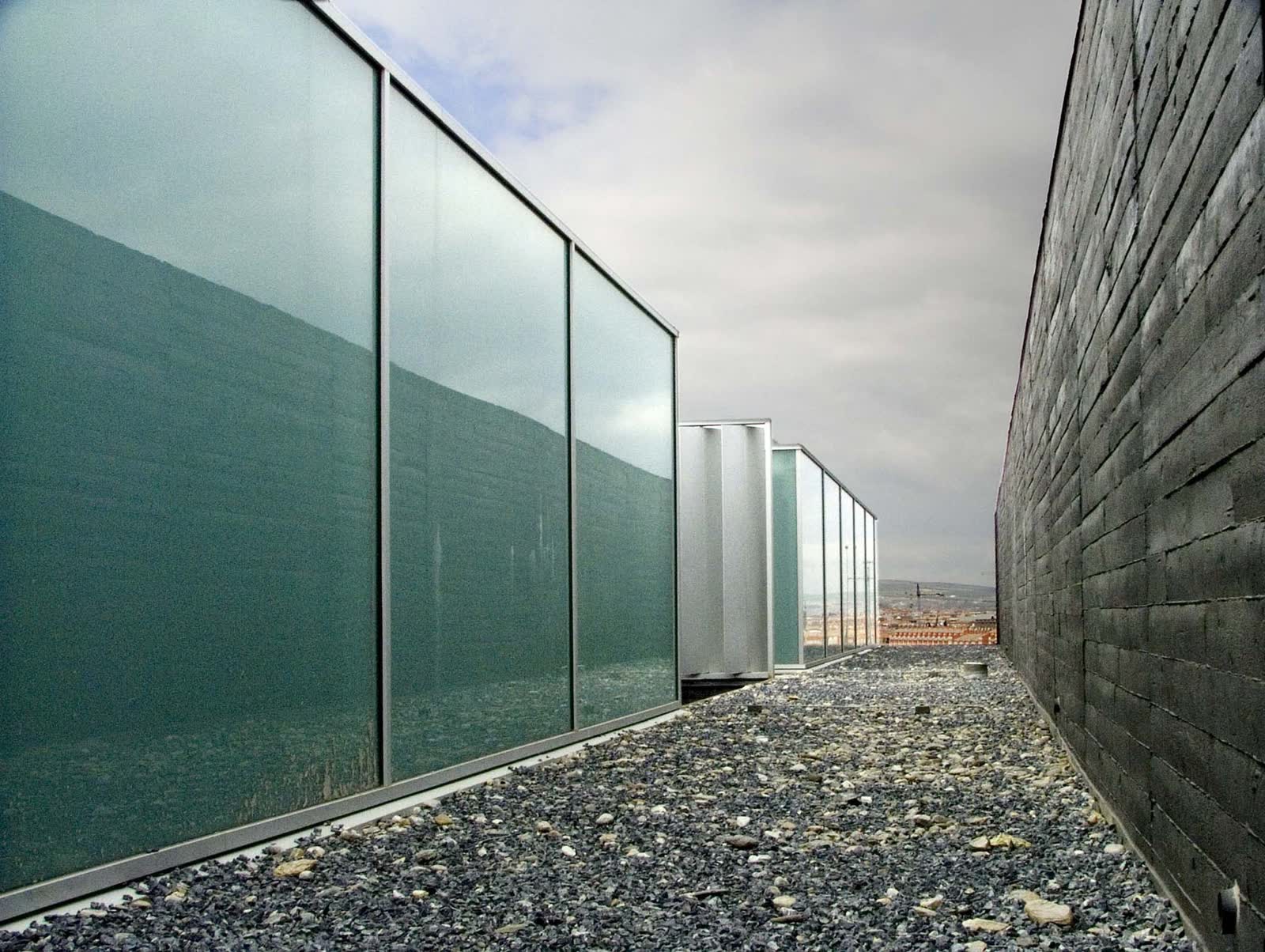

حجم بتنی تیره و دیوار شیشه‌ای در کارخانه‌ی تحقیق و تولید فرآورده‌های دارویی و غذایی، گرانادا. طراحی: Ramón Fernández-Alonso؛ عکس: Fernando Alda — ArchDaily
ویرایش جدید Annex 1 (منتشرشده در سال ۲۰۲۲ و لازم‌الاجرا از اوت ۲۰۲۳) تدوین یک «راهبرد کنترل آلودگی» (Contamination Control Strategy) را الزامی می‌داند؛ یعنی طراح معماری هم باید بتواند توضیح دهد که چرا هر دیوار، در و مسیر در جای فعلی‌اش قرار گرفته است. پیش از ترسیم اولین پلان، این موارد را روشن کنید:
اصول بهینه تولید یک نظام کیفیتی است که تضمین میکند محصولات دارویی به طور یکنواخت و مطابق با استانداردهای کیفی تولید و کنترل میشوند. این استاندارد در طراحی نقشی حیاتی دارد زیرا چارچوب لازم برای جانمایی فضاها، تعریف جریان مواد و پرسنل، و الزامات محیطی را فراهم میکند تا از هرگونه آلودگی و خطا در تولید جلوگیری شود.
تفاوت بنیادین در تمرکز مطلق بر «کنترل آلودگی» است. در حالی که یک ساختمان صنعتی بر کارایی تولید و لجستیک متمرکز است، کارخانه داروسازی نیازمند اتاق‌های تمیز با کلاس‌بندی مشخص، سیستمهای تهویه بسیار پیچیده برای کنترل ذرات هوا، مصالح ساختمانی خاص با قابلیت پاک‌سازی بالا و جریانهای کاری کاملا کنترلشده برای جلوگیری از آلودگی متقاطع است.
یک طراحی خوب از طریق مجموعهای از راهکارها از آلودگی متقاطع جلوگیری میکند. این راهکارها شامل تفکیک فیزیکی خطوط تولید، ایجاد جریانهای یکطرفه برای مواد و پرسنل، استفاده از قفلهای هوا با اختلاف فشار کنترلشده، تخصیص تجهیزات به یک فرآیند خاص و طراحی سیستمهای تهویه که از حرکت هوا از مناطق آلودهتر به مناطق تمیز جلوگیری میکنند.
طراحی یک کارخانه داروسازی با استانداردهای جهانی، یک فرآیند پیچیده و چندوجهی است که موفقیت آن در گرو تلفیق دقیق دانش معماری، مهندسی فرآیند و الزامات نظارتی است. همان‌طور که بررسی شد، پایبندی به اصول بهینه تولید، طراحی علمی اتاق‌های تمیز و سیستمهای تهویه، و مدیریت هوشمندانه جریان کار، سه ستون اصلی این سازه هستند. این عناصر به صورت یکپارچه عمل کرده و هدف نهایی یعنی تولید داروهای ایمن، باکیفیت و مؤثر را محقق می‌سازند. هرگونه کوتاهی در هر یک از این بخش‌ها می‌تواند کل فرآیند تولید را به خطر اندازد. در نهایت، سرمایه‌گذاری در یک طراحی اصولی و تخصصی توسط مجموعهای مانند معماری معیار، نه تنها تضمین‌کننده دریافت تاییدیه‌های لازم است، بلکه بنیانی مستحکم برای حفاظت از سلامت عمومی و اعتبار بلندمدت یک برند داروسازی ایجاد میکند.
