طراحی سرویس بهداشتی اداری: ابعاد، سرانه و چیدمان

طراحی سرویس بهداشتی اداری معمولا آخرین چیزی است که روی پلان می‌نشیند و اولین چیزی که بعد از اسباب‌کشی گله‌اش شنیده می‌شود: صف جلوی در، بوی نامطبوع نزدیک اتاق جلسه، یا کابینی که معلول در آن نمی‌چرخد. این نوشته سه سوال را جواب می‌دهد که هر مدیر یا طراحی که با این فضا سروکار دارد باید پیش از ترسیم پلان بپرسد: ابعاد حداقلی چقدر است، به‌ازای چند نفر چند وسیله لازم است، و کجا و با چه جزئیاتی باید ساخته شود.

ابعاد را از مبحث ۴ مقررات ملی ساختمان گرفته‌ایم و نسبت «تعداد به‌ازای نفر» را از مرجع‌های بین‌المللی، چون متن مبحث ۴ این نسبت را عددی نمی‌دهد؛ هر عدد منبعش را کنار خودش دارد.

ابعاد سرویس بهداشتی اداری: حداقل‌های مبحث ۴

بخش «فضاهای بهداشتی» مبحث ۴ (بندهای ۴-۵-۶) در همه تصرف‌ها، از جمله اداری، این حداقل‌ها را تعیین می‌کند. بند ۴-۵-۶-۱-۱ فقط می‌گوید فضاهای بهداشتی باید «به تعداد کافی» تامین شود و عدد نمی‌دهد؛ اما ابعاد روشن است:

• ضلع کوچک‌تر هر فضای بهداشتی: دست‌کم ۱.۱۰ متر، مگر مقررات اختصاصی آن تصرف چیز دیگری بگوید (بند ۴-۵-۶-۲-۱).
• ارتفاع: هر جا که فرد ایستاده است، دست‌کم ۲.۱۰ متر (بند ۴-۵-۶-۲-۳).
• فضای بهداشتی افراد معلول: دست‌کم ۱.۷۰ در ۱.۵۰ متر (بند ۴-۵-۶-۲-۲).
• تهویه: بازشوی طبیعی حدود ۰.۱۸ مترمربع، یا تهویه مصنوعی (بند ۴-۵-۶-۳-۱).
• دیوار: پوشش با کاشی یا مصالح مشابه دست‌کم تا ارتفاع ۱.۲۰ متر (بند ۴-۵-۶-۵).

این اعداد را از متن مبحث ۴ به‌نقل مهندسین پویش برداشته و با cadkhoda سنجیده‌ایم؛ پیش از ارسال نقشه، با ویرایش جاری مبحث تطبیقشان بدهید.

در عمل، اگر هر کابین را یک فضای بهداشتی حساب کنیم، ضلع کوچکش از ۱.۱۰ متر کمتر نمی‌شود؛ با عمق حدود ۱.۵۰ متر، هر کابین حدود ۱.۶۵ مترمربع است (محاسبه ما). کابین ۸۰ سانتی‌متری رایج در بریتانیا (به گفته BRAC Projects) را بدون تایید ناظر وارد پلان ایرانی نکنید.

سرانه سرویس بهداشتی اداری: چند توالت و روشویی لازم است؟

در گفت‌وگوی روزمره «سرانه سرویس بهداشتی» یعنی تعداد وسیله به‌ازای هر نفر، نه متراژ جداگانه. متراژ سرویس از همان سرانه کل ۱۰ تا ۱۵ مترمربع ناخالص برای هر نفر تامین می‌شود که در سرانه و استاندارد فضای اداری توضیح دادیم؛ در آن عدد، سهم راهرو، آبدارخانه و سرویس هم هست.

دو مرجع شناخته‌شده این‌طور حساب می‌کنند:

• HSE بریتانیا (بر پایه Regulation 20 از Workplace Regulations 1992): برای سرویس مختلط یا فقط زنان، ۱ تا ۵ نفر یک توالت و یک روشویی، ۶ تا ۲۵ نفر دو، ۲۶ تا ۵۰ نفر سه، ۵۱ تا ۷۵ نفر چهار و ۷۶ تا ۱۰۰ نفر پنج. برای سرویس فقط مردان جدول جدا با ادرارگاه دارد: مثلا ۱۶ تا ۳۰ نفر، دو توالت و یک ادرارگاه. CIBSE هم همان سه پله اول (۱، ۲ و ۳) را تکرار می‌کند.
• IPC آمریکا (جدول ۴۰۳.۱، تصرف اداری و تجاری): برای توالت و روشویی، یک وسیله به‌ازای هر ۲۵ نفر در ۵۰ نفر اول، و بعد یک وسیله به‌ازای هر ۵۰ نفر. بار تصرف نصف‌نصف بین دو جنس تقسیم و هر کسر به بالا گرد می‌شود؛ در دفتر تا ۲۵ نفر، تفکیک جنسیتی لازم نیست.

مثال محاسبه (از ما، بر پایه همین جدول‌ها): دفتری با ۶۰ نفر حاضر هم‌زمان، ۳۰ زن و ۳۰ مرد. طبق HSE، سرویس بانوان سه توالت می‌خواهد و سرویس آقایان دو توالت و یک ادرارگاه. طبق IPC هر جنس دو توالت و دو روشویی. نتیجه دو مرجع یکی نیست؛ پس عدد را «حداقل» بدانید، نه هدف.

مبنا، بیشترین تعداد افرادی است که هم‌زمان در دفتر هستند، نه کل پرسنل، و HSE تصریح می‌کند اگر استراحت‌ها هم‌زمان باشد ممکن است بیش از جدول لازم شود. برای دفتری با ساعت ناهار مشترک، یک کابین بالاتر از حداقل هزینه کمی دارد و صف را برمی‌دارد. جدول رسمی تعداد لوازم بهداشتی ایران در مبحث ۱۶ (تاسیسات بهداشتی) آمده؛ این مقاله از آن عددی نقل نمی‌کند و پیشنهاد می‌کنیم طراح تاسیسات آن را با ویرایش جاری بسنجد.

طراحی سرویس بهداشتی اداری در پلان: جای درست و چیدمان

HSE می‌خواهد سرویس‌ها در «readily accessible places» باشند، یعنی نه آن‌قدر دور که رفتن به آن‌ها وقت‌گیر شود و نه آن‌قدر نزدیک که مزاحم باشد. در عمل چند قاعده جواب می‌دهد: در یا ورودی سرویس مستقیم روبه‌روی پذیرش و پشت میز مراجعان نباشد؛ دیوار مشترک با اتاق جلسه و اتاق مدیر نداشته باشد (صدای فلاش و جریان آب بدون عایق‌کاری به اتاق مجاور می‌رسد)؛ و تاسیسات آب و فاضلاب هر طبقه روی یک محور عمودی بنشیند تا هزینه لوله‌کشی کم و تعمیر ساده بماند. این‌ها توصیه طراحی‌اند، نه ضابطه قانونی. جای سرویس‌ها را باید هم‌زمان با پلان اصلی مشخص کرد؛ درباره روش آن در طراحی پلان دفتر اداری نوشته‌ایم.

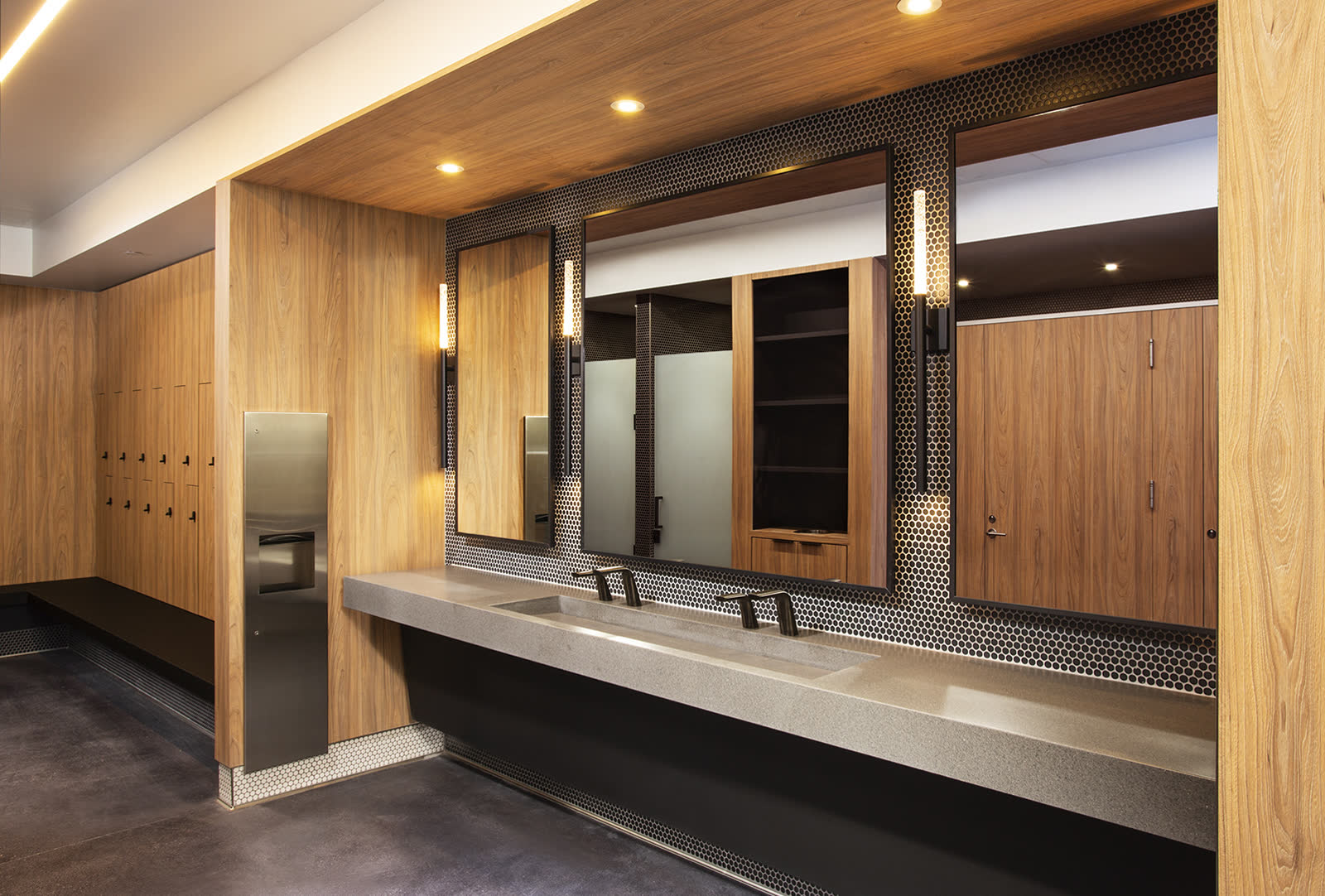

روشویی بلند مشترک، آیینه‌های قاب‌دار با چراغ دیواری و کمدهای شخصی در کنار کابین‌ها؛ Grand + Nash، El Segundo، کالیفرنیا. تصویر: The Splash Lab؛ منبع: ArchDaily. نام معمار در منبع ذکر نشده است.

در چیدمان داخلی، الگوی تک‌ردیفی (کابین‌ها کنار یک دیوار، روشویی‌ها روبه‌رو) ساده‌ترین حالت است و الگوی پشت‌به‌پشت، با دیوار تاسیساتی مشترک بین دو ردیف، در سرویس‌های بزرگ‌تر متراژ کمتری می‌خورد (به گفته BRAC). روشویی را خارج از مسیر عبور بگذارید.

سرویس همه‌جنسیتی و حریم خصوصی

قانون HSE می‌گوید برای هر جنس اتاق جداگانه لازم است، مگر هر وسیله در اتاقی جدا باشد که در آن از داخل قفل شود. این همان منطقی است که در دفاتر کوچک سرویس تک‌نفره را ممکن می‌کند. اگر کابین‌ها در فضای مشترک و بدون تفکیک جنسیتی ساخته شوند، کابین تمام‌قد بدون شکاف بالا و پایین در، شرط حریم خصوصی است. نمونه شناخته‌شده‌اش سرویس مرکز دانشجویی RISD است: حوضچه شست‌وشوی مشترک در میان، و اتاق‌های تک‌نفره رنگی اطراف آن.

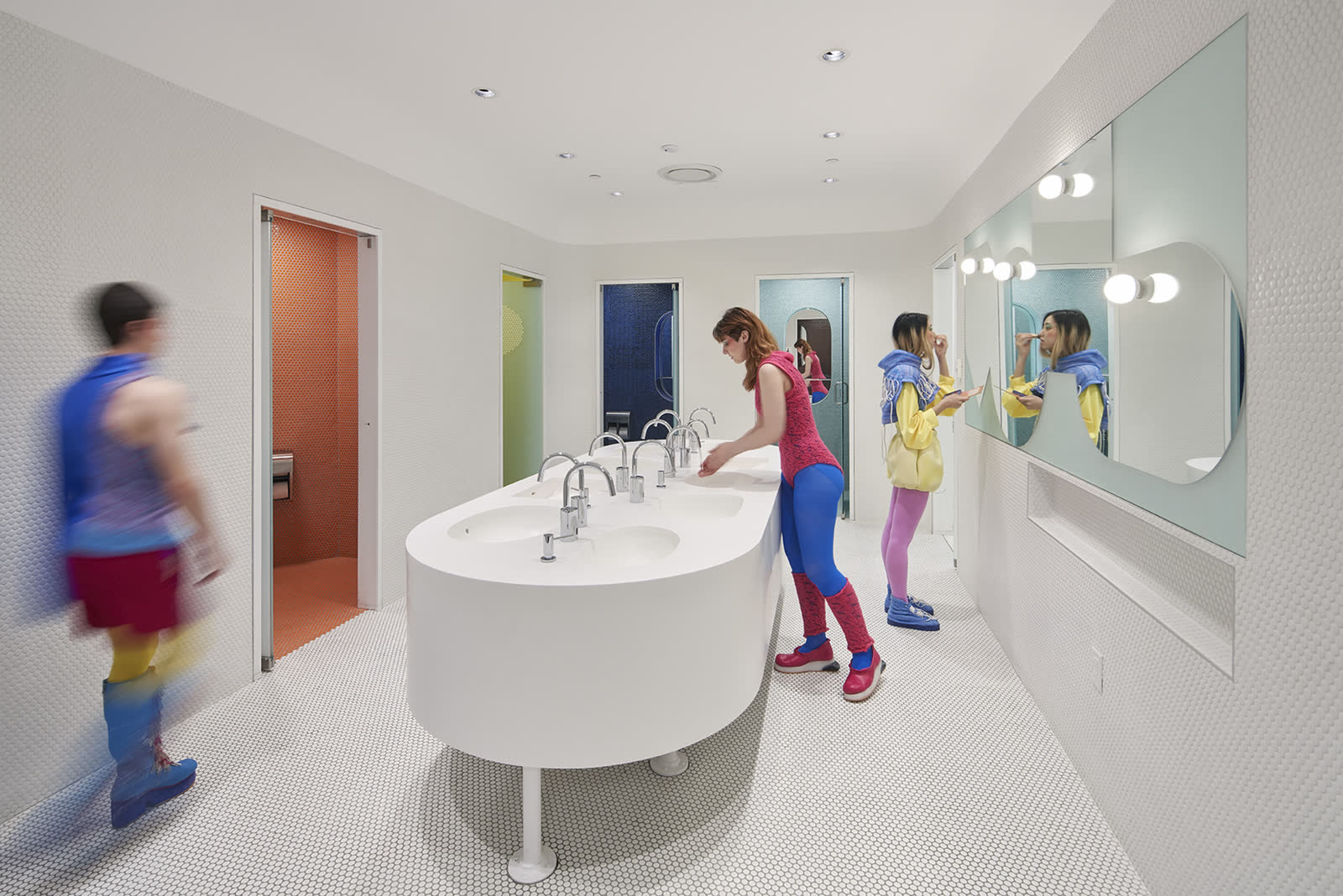

حوضچه شست‌وشوی مشترک با اتاق‌های تک‌نفره تمام‌قد اطراف؛ RISD Student Success Center، Providence، ۲۰۱۹. معماران: Amale Andraos و Dan Wood، WORKac؛ عکس: Bruce Damonte؛ منبع: ArchDaily. این پروژه مرکز دانشجویی است، نه دفتر اداری؛ برای نشان دادن ایده اتاق‌های تک‌نفره آمده است.

سرویس بهداشتی معلولان در دفتر اداری

حداقل مبحث ۴ برای فضای معلولان ۱.۷۰ در ۱.۵۰ متر است. مرجع‌های دیگر کمی متفاوت‌اند و بهتر است بدانید: استاندارد ADA آمریکا کابین ۶۰ در ۵۶ اینچ (حدود ۱۵۲ در ۱۴۲ سانتی‌متر) با توالت دیواری، فضای چرخش ۶۰ اینچی (حدود ۱۵۲ سانتی‌متر)، در با عرض روشن ۳۲ اینچ (حدود ۸۱ سانتی‌متر) و روشویی حداکثر ۳۴ اینچ (حدود ۸۶ سانتی‌متر) از کف را می‌خواهد (U.S. Access Board). راهنمای بریتانیایی BRAC هم برای کابین قابل‌دسترس حداقل ۱.۵ در ۲.۲ متر و فضای انتقال ۷۵ سانتی‌متر کنار توالت آورده است.

پس عدد مبحث ۴ را «کف» بدانید. اگر دفترتان مراجعه‌کننده دارد یا همکاری با ویلچر را در نظر می‌گیرید، فضایی بزرگ‌تر از حداقل بسازید، در کابین را بیرون‌بازشو یا کشویی بگیرید تا فضای چرخش را اشغال نکند (BRAC هم برای کابین قابل‌دسترس در بیرون‌بازشو آورده)، و پشت دیوار محل دستگیره‌ها را از ابتدا برای نصب تقویت کنید.

تهویه و نور در سرویس بهداشتی اداری

مبحث ۴ بازشوی طبیعی حدود ۰.۱۸ مترمربع را کافی می‌داند، اما بیشتر سرویس‌های اداری، به‌خصوص در طبقات میانی، پنجره ندارند و به هواکش مکانیکی تکیه می‌کنند. برای تصمیم‌گیری درباره ظرفیت، ASHRAE 62.1 عددی مرجع می‌دهد: برای سرویس عمومی ۵۰ تا ۷۰ فوت‌مکعب بر دقیقه (حدود ۲۴ تا ۳۳ لیتر بر ثانیه) برای هر توالت یا ادرارگاه، و برای سرویس تک‌نفره ۲۵ تا ۵۰ (Energy Code Ace، به‌نقل از جدول ASHRAE). عدد بالاتر وقتی است که سرویس ساعت‌هایی شلوغ می‌شود. هوای جبرانی باید از راهرو وارد سرویس شود تا بو به راهرو بازنگردد؛ این هم توصیه طراحی است.

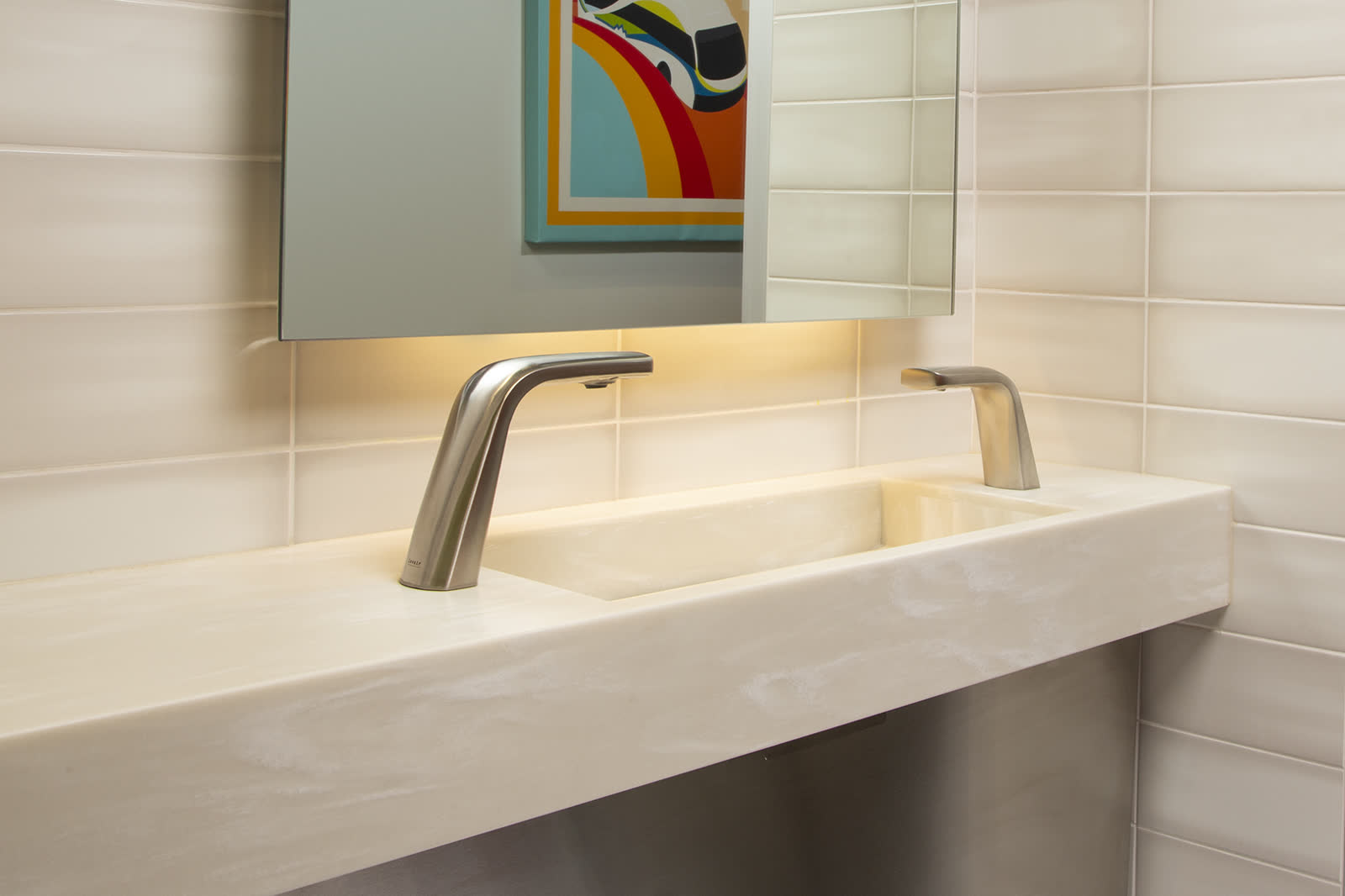

نور خطی زیر آیینه روی روشویی و کاشی روشن؛ Foothill Transit Headquarters. تصویر: The Splash Lab؛ منبع: ArchDaily. نام معمار و شهر در منبع ذکر نشده است.

برای نور، صورت باید از جلو و دو طرف روشن شود، نه فقط از سقف؛ چراغ بالای آیینه یا دو چراغ خطی کنار آن سایه زیر چشم را کم می‌کند. CIBSE فقط «روشنایی مناسب» می‌گوید و عدد لوکس نمی‌دهد؛ مقدار را از طراح روشنایی بگیرید. درباره نور دفتر، روشنایی دفتر اداری را ببینید.

متریال و نگه‌داری: کف، دیوار و پارتیشن

سرویس بهداشتی تنها فضای دفتر است که هر روز با آب شسته می‌شود؛ پس معیار انتخاب متریال، تمیزکاری است نه ظاهر. رختکن و دوش باشگاه‌ها هم همین منطق فضای خیس را دارند؛ نمونه‌اش در طراحی باشگاه بدنسازی آمده است. چهار نکته:

• کف ضدلغزش: بر پایه رده‌بندی HSE بریتانیا، کفی که در حالت خیس عدد آونگ (PTV) ۳۶ یا بیشتر بیاورد «کم‌خطر» محسوب می‌شود (به نقل Munro Instruments). از تامین‌کننده سرامیک یا سنگ، گزارش آزمون لغزندگی بخواهید، نه فقط نمونه ظاهری.
• دیوار: کاشی تا ۱.۲۰ متر حداقل مبحث ۴ است. بسیاری از دفاتر تمام ارتفاع را کاشی یا پوشش بدون درز می‌کنند تا لکه و رطوبت بالاتر نرود.
• پارتیشن کابین: لمینت فشرده یا «جامد» (solid grade) برای محیط‌های مرطوب مرسوم است؛ سازنده BRAC برای پشت لوازم، پنل تاسیساتی با ضخامت ۱۵ تا ۲۰ سانتی‌متر پیشنهاد می‌کند که درز کاشی و دسترسی به لوله‌ها را ساده می‌کند. این توصیه یک سازنده است، نه استاندارد.
• لوازم آویز: روشویی و توالت دیواری، زیر خود فضای خالی برای شست‌وشوی کف می‌گذارند.

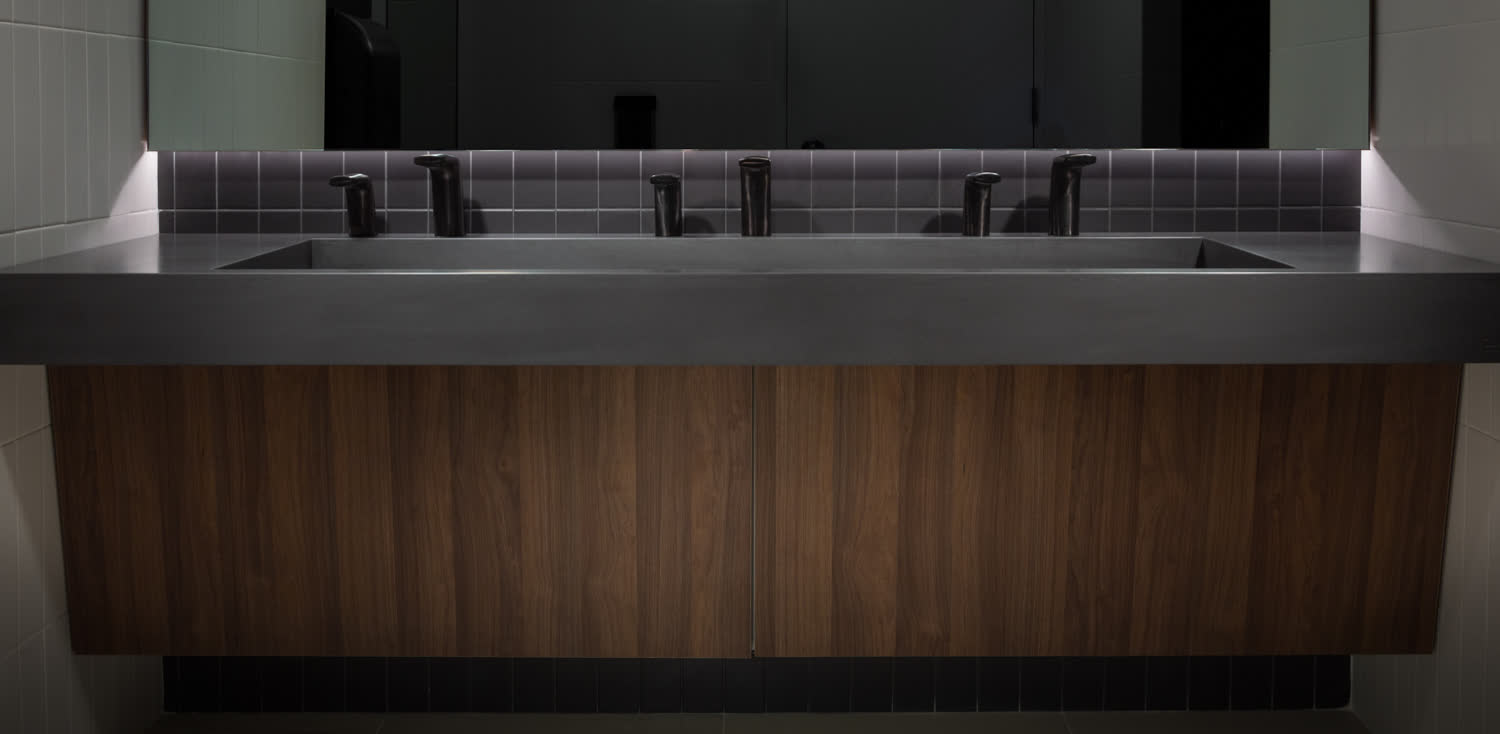

روشویی بلند آویز با کابینت چوبی، نور پنهان پشت آیینه و کاشی ریز در پشت‌بند؛ STUDIOS Architectural Office، San Francisco. تصویر: The Splash Lab؛ منبع: ArchDaily. نام معمار در منبع ذکر نشده است.

کاشی‌های ریز درز زیاد دارند؛ ظاهر قوی‌اند اما درزگیر مقاوم و شست‌وشوی منظم می‌خواهند.

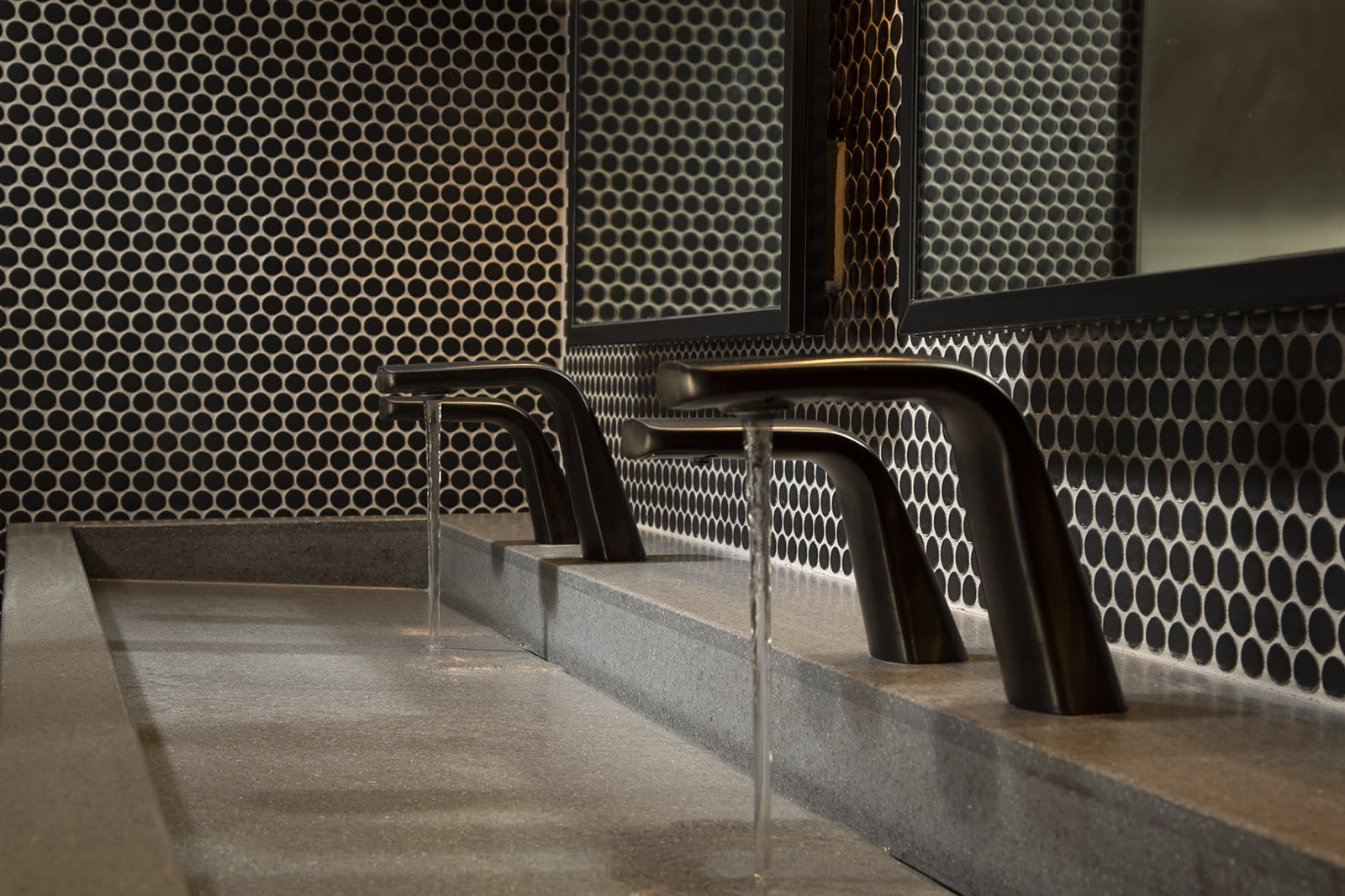

روشویی ناودانی با شیرهای مشکی و پشت‌بند کاشی گرد؛ Grand + Nash، El Segundo، کالیفرنیا. تصویر: The Splash Lab؛ منبع: ArchDaily. نام معمار در منبع ذکر نشده است.

چک‌لیست پیش از نهایی‌کردن سرویس بهداشتی

• ضلع کوچک هر کابین دست‌کم ۱.۱۰ متر و ارتفاع ۲.۱۰ متر است.
• تعداد توالت و روشویی بر مبنای بیشترین تعداد هم‌زمان محاسبه شده، نه کل پرسنل، و با ویرایش جاری مبحث ۱۶ تطبیق داده شده است.
• سرویس معلولان دست‌کم ۱.۷۰ در ۱.۵۰ متر است و فضای چرخش با باز شدن در نمی‌خورد.
• ورودی سرویس روبه‌روی پذیرش و کنار اتاق جلسه نیست.
• ظرفیت هواکش و مسیر هوای جبرانی با طراح تاسیسات بررسی شده است.
• برای کف، گزارش لغزندگی گرفته شده و کاشی دیوار دست‌کم تا ۱.۲۰ متر می‌رسد.
• جنس پارتیشن و درز کاشی با برنامه نظافت دفتر سازگار است.

سرویس بهداشتی، بخشی از سرانه کل و بخشی از پلان است، نه یک ضمیمه. اگر دفتر تازه می‌سازید یا بازسازی می‌کنید، جای و تعداد سرویس‌ها را در همان گام پلان تثبیت کنید؛ تیم خدمات طراحی داخلی دفاتر اداری معیار می‌تواند این را کنار پلان و متراژ شما بسنجد. برای شروع، یک مشاوره رایگان بگیرید.

سوالات متداول

ابعاد استاندارد سرویس بهداشتی اداری چقدر است؟

طبق مبحث ۴، ضلع کوچک‌تر هر فضای بهداشتی دست‌کم ۱.۱۰ متر و ارتفاع آن دست‌کم ۲.۱۰ متر است؛ سرویس معلولان دست‌کم ۱.۷۰ در ۱.۵۰ متر. این‌ها حداقل‌اند و برای دفتر پرمراجعه بهتر است بزرگ‌تر بسازید.

به‌ازای هر چند نفر یک سرویس بهداشتی لازم است؟

مبحث ۴ فقط «تعداد کافی» می‌گوید. طبق HSE بریتانیا تا ۵ نفر یک توالت، تا ۲۵ نفر دو و تا ۵۰ نفر سه توالت (و همین‌قدر روشویی) لازم است؛ IPC آمریکا برای دفتر یک وسیله به‌ازای هر ۲۵ نفر در ۵۰ نفر اول و سپس یک وسیله به‌ازای هر ۵۰ نفر می‌خواهد. عدد رسمی ایران را از مبحث ۱۶ بگیرید.

سرویس بهداشتی معلولان در اداره چه ابعادی باید داشته باشد؟

حداقل مبحث ۴، ۱.۷۰ در ۱.۵۰ متر است؛ ADA کابین ۶۰ در ۵۶ اینچ و فضای چرخش ۶۰ اینچ می‌خواهد و راهنمای بریتانیا حداقل ۱.۵ در ۲.۲ متر پیشنهاد می‌کند. فضای بزرگ‌تر رفت‌وآمد با ویلچر را ساده‌تر می‌کند.
